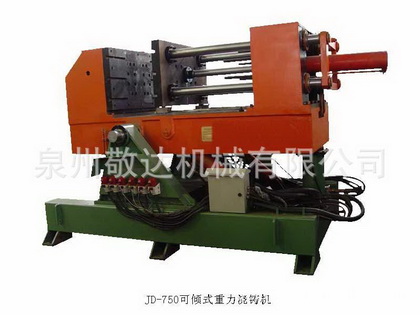

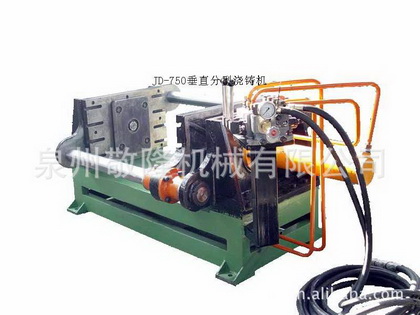

重力澆鑄機有水平分型，垂直分型及可傾轉90。。三種機型适合鋁合金重力澆鑄。採用全液壓傳動，液壓泵，電液壓比例閥及其它液壓元件採用進口元件。

可設置多段、速段以滿足澆鑄工藝要求。

採用人機界面，狀态實時顯示，菜單輸入，工藝參數調整範圍廣。

可傾轉時重力澆鑄機是現在鑄造設備流行趨勢的一種澆鑄設備，操作簡單方便，設備功能齊全。傾轉角度可按用戶需要來設置，隻需一人便可獨立實現全澆鑄過程。适用於水暖五金，銅鋁鋅配件，衛浴潔具配件等鑄造設備，是澆鑄設備中理想的一款選擇。可傾轉時重力澆鑄機是現在鑄造設備流行趨勢的一種澆鑄設備，操作簡單方便，設備功能齊全。傾轉角度可按用戶需要來設置，隻需一人便可獨立實現全澆鑄過程。适用於水暖五金
，銅鋁鋅配件，衛浴潔具配件等鑄造設備
，是澆鑄設備中理想的一款選擇。

重力澆鑄機有水平分型，垂直分型及可傾轉90。。三種機型适合鋁合金重力澆鑄。採用全液壓傳動，液壓泵，電液壓比例閥及其它液壓元件採用進口元件。

産品介紹

JD600-Y型傾轉式鑄造機採用可編程程序控制器PLC,行程開關控制，液壓傳動。具有自動化程度高，開模力大，工作平穩可靠
，工藝參數調整範圍大，操作簡單方便，裝卸模具方便等特點。

機械部分：JD-600Y型傾斜式鑄造機械部分是由定模支撐闆，頂芯闆，動模闆，動模支撐闆，導柱、導套、回轉支架，緩沖器，限位器和底座等部件組成。

動模闆、定模闆、導柱、導套以及連接闆組成門字型結構，由回轉軸經滾動軸承與裝在底座的支架連接，回轉油缸推拉床身作水平至垂直回轉運動。頂芯部分，由頂芯闆、按裝闆按裝在定模按裝闆上。由於門字型結構具備足夠的剛性，保證在使用較大型模具時能平穩運行。

動模部分由動模闆，導柱，導套，支架，液壓缸組成。模闆經導柱和導軌導向，由油缸帶動做開合運動。

頂芯部分由頂芯闆，油缸按裝闆，導柱，液壓缸組成。頂芯闆經短導柱導向在頂芯缸的推動下，模具的頂芯闆從靜模中頂出工件。

液壓部分

JD-600Y型傾斜式鑄造機的全部機械運動均由液壓系統實現，整個液壓系統由變量葉片泵，電磁換向閥，管路和執行液壓缸組成，在電氣系統的控制下各運動部件可在預定的工作速度和出力下工作。液壓缸分别是執行床身傾轉運動的HSG K90/45型油缸，執行動模闆開模運動FA65/125×152×600,油缸頂芯運動的FA50/100×120×50油缸。

電控部分

JD-600Y型傾斜式澆注機電氣控制由功率控制部分和程序控制部分組成。功率部分控制液壓站的開停。程序控制部主要由PLC,模拟量模塊，旋轉編碼器等組成。

産品屬性

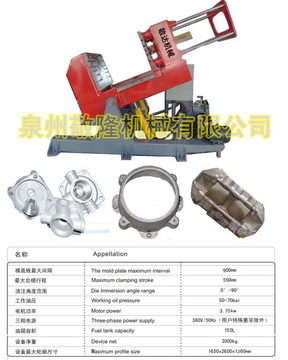

主要技術參數：

1、模具最大尺寸    800×550×40

2、最大合模力      65KN

3、最大開模力      50KN

4、最小閉合高度    300

5、動模闆最大行程  600

6、頂芯油缸出力    30KN

7、工作台傾轉角度  0～90度範圍内任意設置

8、工作台傾轉速度  8度/S≤V≤4度/S

9、液壓站額定功率  3.7KW

10、液壓系統壓力等級  6.3Mpa

11、液壓系統工作壓力  5.5Mpa

12、控制方式         手動、自動
